Identificarea corectă a sensului de rotație al unei pompe hidraulice este esențială pentru montajul și înlocuirea acesteia. De multe ori este greu să identificăm sensul de rotație al unei pompe hidraulice datorită poziției relative a fiecărei persoane față de ansamblu hidraulic. În acest articol încercăm să explicăm câteva metodele de identificare a sensului de rotație pentru cele mai întâlnite tipuri de pompe hidraulice: pompe cu roți dințate, pompe cu pistoane axiale și pompe cu palete.
Regula de bază pentru identificarea sensului de rotație
Sensul de rotație al pompelor volumetrice rotative este dat de direcția de rotire a axului astfel încât lichidul hidraulic să fie transportat din rezervor, prin portul de sucțiune, către instalație, prin portul de refulare. Ca regulă de bază, sensul de rotație se determină întotdeauna privind pompa dinspre capătul arborelui de antrenare, cu arborele orientat către observator.
Portul de sucțiune al pompelor este de regulă mult mai mare decât portul de refulare și este conectat direct la rezervor.
Portul de refulare este conectat la un bloc hidraulic printr-o supapă de presiune.
Astfel identificăm trei sensuri:
- Stânga sau sens antiorar (CCW), marcat pe pompe cu săgeată <<<---
- Dreapta sau sens orar (CW), marcat pe pompe cu săgeată --->>>
- Reversibil (R), marcat pe pompe/motoare cu săgeată <<<--->>>
Ce se întâmplă dacă pompa este rotită invers?
Pompele hidraulice nu pot funționa decât rotite în sensul pentru care au fost asamblate/construite. Rotirea pompelor hidraulice în sens invers poate duce la distrugerea acestora aproape imediat.
NU confundați sensul de rotație al pompei cu sensul de rotație al motorului electric/termic care o antrenează. Acestea sunt de obicei opuse datorită cuplajului axial direct și montajului în oglindă. Când privim axul motorului acesta se învârte într-un sens iar când privim axul pompei acesta se învârte în sens opus.
Cum identifici sensul de rotație al pompelor cu roți dințate
La acest tip de element activ uleiul hidraulic este transportat prin spațiul format între carcasă și angrenaje. (NU prin spațiul dintre angrenaje). Astfel, cum privim pompa din față cu axul către noi, trebuie să ne imaginăm în ce sens se va roti axul de antrenare astfel încât uleiul hidraulic să intre prin portul de sucțiune, să circule pe langă carcasă și să iasă prin portul de refulare.

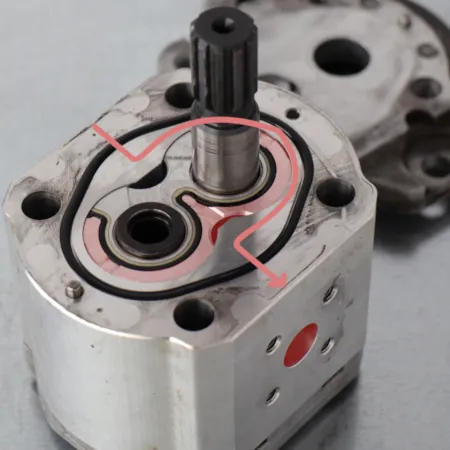

La unele pompe cu roți dințate porturile de sucțiune și refulare au aceleași dimensiuni. Pentru a identifica sensul, pompa trebuie desfăcută și verificate elementele de etanșare dintre bucșe și carcasă. Aceste garnituri sub formă de ochelari sau cifra 3 (trei) separă portul de sucțiune de portul de presiune (refulare) astfel încât sucțiunea este în interiorul formei 3 și presiunea în exteriorul cifrei 3. În figura de mai sus este colorată cu roșu secțiunea de refulare (presiune).
Cum identifici sensul de rotație al pompelor cu pistoane axiale

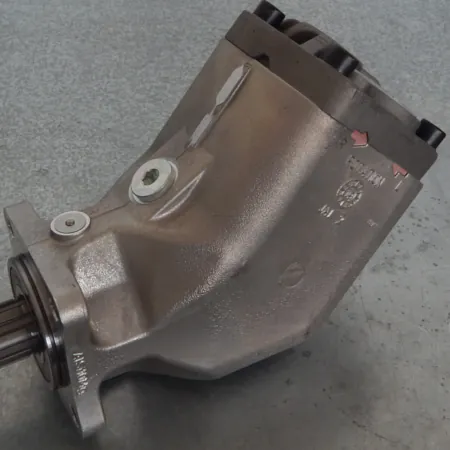

Unele pompe cu pistoane axiale, în special cele cu debit variabil, se pot compara cu catalogul după poziția unor elemente precum porturile sau compensatorul pentru identificarea sensului. La pompele cu pistoane și debit fix, cu corp înclinat (tip banană) prin decupaje în carcasă și poziția de montaj se formează o săgeată între carcasa pompei și blocul porturilor/supapelor care indică direcția de rotație.
Dacă nu se poate identifica sensul de rotație prin elemente fizice, se mai poate identifica după discul de distribuție presiuni din interiorul pompei. Pe acest disc se pot vedea mici decupaje în formă de „V”. Sensul indicat de „V” este sensul opus de rotație.
Cum identifici sensul de rotație al pompelor cu palete

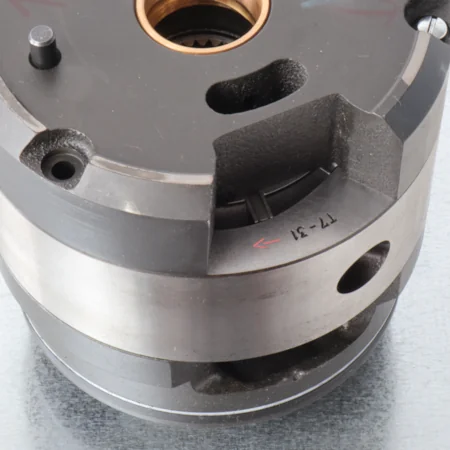

Sensul de rotație la pompele cu palete este dat de ansamblul cartușului/pompantului și de ordinea lui în pompă (în cazul pompelor duble sau triple). O metodă generală de identificare este să privești pompantul prin portul de aspirație și să cauți o săgeată pe inelul stator. La diferiți producători de pompe cu palete se pot regăsi săgeți de sens pe capacele de fontă a pompanților sau în dreptul șuruburilor de strângere.
Se poate schimba sensul de rotație al unei pompe hidraulice?
în majoritatea cazurilor, DA. Schimbarea sensului este ușoară la pompele cu roți dințate și necesită multă atenție la pompele cu pistoane sau palete.
Concluzii
Determinarea corectă a sensului de rotație este esențială pentru schimbarea și montajul unei pompe hidraulice. În majoritatea situațiilor, identificarea se poate face prin:
- marcajele producătorului;
- poziția porturilor de sucțiune și refulare;
- elementelor constructive interne;
- cazuri particulare din documentația tehnică a pompei.
În cazul în care sensul nu poate fi stabilit vizual, recomandăm identificarea modelului după codul de pe plăcuța și consultarea documentației tehnice.
